1151HP型高静压差压变送器

发布日期:2013-4-25 浏览次数:1768

产品名称:

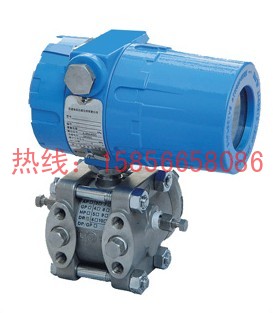

1151HP型高静压差压变送器

产品型号: HG1151HP-4E22EQ1L1M1B1D0C0,等
产品特点: 1.完整的变送系列;2.固体、插接式印刷线路板;3.结构小巧、坚固、抗振;4.本机零点与量程调整;5.模块化结构;6.阻尼可调;7.多种选项,令应用更灵活;8.智能,模拟或低功耗电路;等

1151HP型高静压差压变送器详细资料:

产品简介:



一、1151HP型高静压差压变送器(概述)

  1151HP型高静压差压变送器可在工作压力32MPa以下测量差压,由于具有32MPa的耐工作压力和过载保护,确保了变送器能在高静压系统中得到可靠的应用。



二、1151HP型高静压差压变送器(型号和规格代码表)



1151HP型

高静压差压变送器







































































4

0-6~40kPa

5

0-40~200kPa



































































代号

功能

E

普通模拟型(输出:4~20mA)

G

常规智能型(输出:4~20mA)

S

标准智能型(输出:4~20mA带HART总线协议)





























































 代号



结构材料



法兰接头

排气/排液阀

隔离膜片



灌充液体

22

316不锈钢

316不锈钢

316不锈钢

23

316不锈钢

316不锈钢

哈氏C-276

24

316不锈钢

316不锈钢

蒙乃尔

25

316不锈钢

316不锈钢















































代号

 静压MPa

E

 25

F

 32









































代号

 精度

Q1

 0.2%FS

Q2

 0.5%FS



































代号

 电气连接头

L1

 M20X1.5内螺纹

L2

 1/2NPT内螺纹





























 代号

附加选项

M1

0~100%线性指示表头

M3

数字显示表头

B1

2″管装弯支架

B2

墙装/板装弯支架

B3

2″管装平支架

D0

泄放阀在压力室中部

D1

侧面泄放阀在压力室上部

D2

侧面泄放阀在压力室下部

C0

1/2″锥管内螺纹接头

C1

1/2″引压接头及后部焊接引压管φ14(供货时含C0)

C2

丁字形螺纹接头M20X1.5

d

隔爆型EXd ⅡCT5

I

本安型EXiaⅡ CT6



1151DP        5          G         22          C        Q1         L1          M1B1D1C0I         ←  选型举例









华光-欣久(咨询、选型、报价、订购)热线:0550-7514987  移动电话:15856658086  联系人:戴经理 24小时QQ在线:532366095 产品价格:厂家直销  产品质量:国家标准 产品品牌:欣久牌 产品数量:现货供应  产品询价传真:0550-7514977 销售网址:www.hgybxl.com   www.huaguangcoltd.com
