无固定装置防爆热电偶

发布日期:2013-4-25 浏览次数:3077

产品名称:

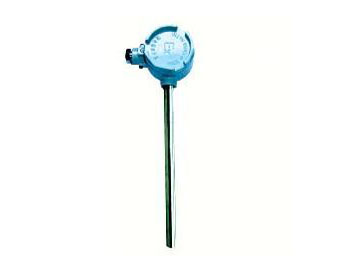

无固定装置防爆热电偶

产品型号: WRM-140、WRN-140、WRE-140等
产品特点: 1、多种防爆形式,防爆性能好; 2、压簧式感温元件,抗振性能好; 3、测温范围大; 4、机械强度高,耐压性能好;

无固定装置防爆热电偶详细资料:

产品介绍:

一、概述

  工业用隔爆热电偶、热电阻作为温度测量和控制的传感器与显示仪表配套,以直接测量和控制生产过程中的气体、液体和蒸汽的温度。我司生产的化工专用隔爆热电偶、热电阻产品防爆性能按国家颁布的“爆炸性环境用防爆电器设备”标准设计制造,热电特性符合国际IEC标准,并经国家仪器仪表防爆安全监督站测试合格.隔爆热电偶 ,热电阻的结构、原理与装配方式基本相同,主要区别是隔爆产品接线盒(外壳)在设计上采用高强度铝合金压铸而成,并具有足够的内部空间,壁厚和机械强度,橡胶密封圈的热稳定性均符合国家防爆标准。所以当接线盒内部的爆炸性混合气体发生爆炸时,其内压不会破坏接线盒,而由此产生的热能不能向外扩散--传爆。只要用户严格遵守产品使用规则,产品就能达到可靠的防爆效果。



二、应用

    防爆热电偶通常和显示仪表,记录仪表,电子计算机等配套使用。直接测量生产现场存在碳氢化合物等爆炸物的0℃—1300℃范围内液体、蒸汽和气体介质以及固体表面温度。



三、工作原理

  防爆热电偶是利用间隙隔爆原理,设计具有足够强度的接线盒等部件,将所有会产生火花,电弧和危险温度的零部件都密封在接线盒腔内,当腔内发生爆炸时,能通过接合面间隙熄火和冷却,使爆炸后的火焰和温度传不到腔外,从而进行隔爆。



四、特点

1、多种防爆形式,防爆性能好;
2、压簧式感温元件,抗振性能好;
3、测温范围大;
4、机械强度高,耐压性能好;
5、按符合国际IEC标准的Z新防爆规程GB3838设计; 采用两腔式隔爆结构,更换测温元件简便,使用安全可靠 隔爆标志dⅡCT6,适用于ⅡC级以下,引燃温度T6以上,含爆炸性气  体场合的温度测量。



五、主要技术参数

产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
GB3836



常温绝缘电阻
热电偶在环境温度为20±15°C,相对湿度不大于80%,试验电压为500±50V(直流)电极与外套管之间的绝缘电阻>1000Ω.m。



○取证一览表




防爆级别                                    防爆证号                                     认证机构

d l l BT4

d l l BT4

  GYB96450

  GYB96453

NEPSI

NEPSI

d l l CT5

d l l CT5

  GYB98339

  GYB97179

NEPSI

NEPSI

ia l l CT6   GYB99412 NEPSI

  注:NEPSI防爆认证系国J级仪器仪表防爆安全监督检验站


○防爆分组形式



●电气设备类别


  l  类—— 煤矿井下用电气设备
  l l  类—— 工厂用电气设备


 ● 防爆等级

  防爆热电偶的防爆等级按其使用于爆炸性气体混合物Z大试验安全间隙分为 A.   B .   C 三级。



    类别                                           级别                               Z大试验安全间隙(MESG) mm
                 l l                         A                      0.9≤MESG
                        B                 0.5﹤MESG﹤0.9
                         C                     MESG≤0.5



●温度组别
  防爆热电偶的温度组别按其外露部分允许Z高面温度分为T1— T6



         温度组别                                                       允许Z高表面温度℃
T1 450
T2 300
T3 200
T4 135
T5 100
T6 85

○防爆级别

  EXdII□T□

  EXiaII□T□



○防护等级:IP65


○接线盒形式及安装端子形式





测量范围及允差



型 号

分度号

允 差 等 级

I

II

允差值

测温范围°C

允差值

测温范围°C

WRN

K

±1.5°C

-40~+375

±2.5 °C

-40~+333

±0.004ltl

375~1000

±0.0075 ltl

333~1200

WRM

N

±1.5°C

-40~+375

±2.5°C

-40~+333

±0.004 ltl

375~1000

±0.0075 ltl

333~1200

WRE

E

±1.5°C

-40~+375

±1.5°C

-40~+333

±0.004 ltl

375~800

±0.004 ltl

333~900

WRF

J

±1.5°C

-40~+375

±1.5°C

-40~+333

±0.004 ltl

375~750

±0.004 ltl

333~750

WRC

T

±1.5°C

-40~+125

±1°C

-40~+133

±0.004 ltl

125~350

±0.0075 ltl

133~350


六、无固定装置防爆热电偶型号如下



型号

分度号

测温范围℃

热响应时间

保护管材料

规格

d

L

WRM-140
WRM2-140

N

0-800

<90S

1Cr18Ni9Ti

¢16

150
200
250
300
350
400
500
750
1000
1500
2000

0-1000

0Cr25Ni20

WRM-140G
WRM2-140G

0-800

<24S

1Cr18Ni9Ti

0-1000

0Cr25Ni20

WRN-140
WRN2-140

K

0-800

<90S

1Cr18Ni9Ti

0-1000

0Cr25Ni20

WRN-140G
WRN2-140G

0-800

<24S

1Cr18Ni9Ti

0-1000

0Cr25Ni20

WRE-140
WRE2-140

E

0-600

<90S

1Cr18Ni9Ti

WRE-140G
WRE2-140G

<24S

WRC-140
WRC2-140

T

0-350

<90S

1Cr18Ni9Ti

WRC-140G
WRC2-140G

<24S

WRF-140
WRF2-140

J

0-500

<90S

1Cr18Ni9Ti

WRF-140G
WRF2-140G

<24S

   注:1、热电偶Ⅰ级按协议订货
         2、保护管其余材质根据协议订货



七、主要结构特点

  1、保护管与测量元件为分离式结构,可快速更换测温元件,进行不停机抢修。

  2、保护管形式和材质多样,可满足高压,高温和强腐蚀介质的测温需要。

  3、测温芯和保护管底部采用弹簧压紧,既减少热贯性又提高了防震性能。

  4、采用铠装元件,耐压、抗震,工作稳定可靠。

  5、防爆标志:分为dⅡBT4、iaⅡCT4和dⅡCT6、iaⅡCT6。适用于Ⅱ级以下,温度组别分为T4、T1~T6以上,含爆炸性气氛场合的温度。


八、爆炸性混合物分组举例



类 别

引燃温度(℃)与组别

T1

T2

T3

T4

T5

T6

T>450

450≥T>300

300≥T>200

200≥T>135

135≥T>100

100≥T>85

ⅡA

乙烷、丙烷、丙
酮、苯乙烯、甲
苯、苯、一
氧化碳、二甲
苯、乙酸

乙烷、乙醇、丙
烯、丁醇、乙酸
乙酯、丙醇、氯
乙烯

戌烷、已烷、癸
烷、庚烷、辛烷、汽油、环已烷

乙醛



亚硝酸乙酯

ⅡB

焦炉煤气、环丙烷

环氧乙烷、乙烯、1,3丁二烯

硫化氢







ⅡC

水煤气、氢

乙炔





二硫化碳





八、选型须知

  1)型号

  2)分度号

  3)防爆等级

  4)精度等级

  5)安装固定形式

  6)保护管材质

  7)长度或插入深度

例A:防爆热电偶,K型,固定螺纹M27*2,隔爆等级d l l BT4级,保护管316L长度450mm,插入深度300mm.

即 WRN-240 L*1=450*300 d l l BT4 保护管 316L
